PANEL WALTZ – programowanie w ETS


Zapraszamy do kolejnego artykułu poświęconego programowaniu paneli WALTZ w aplikacji ETS. Dzisiaj zaprezentujemy możliwości fizycznych przycisków


TRYB DZIAŁANIA


Na pierwszym ekranie wybieramy spośród dwóch trybów działania przycisków oraz czas, po jakim urządzenie rozpoznaje długie naciśnięcie przycisku.

alt

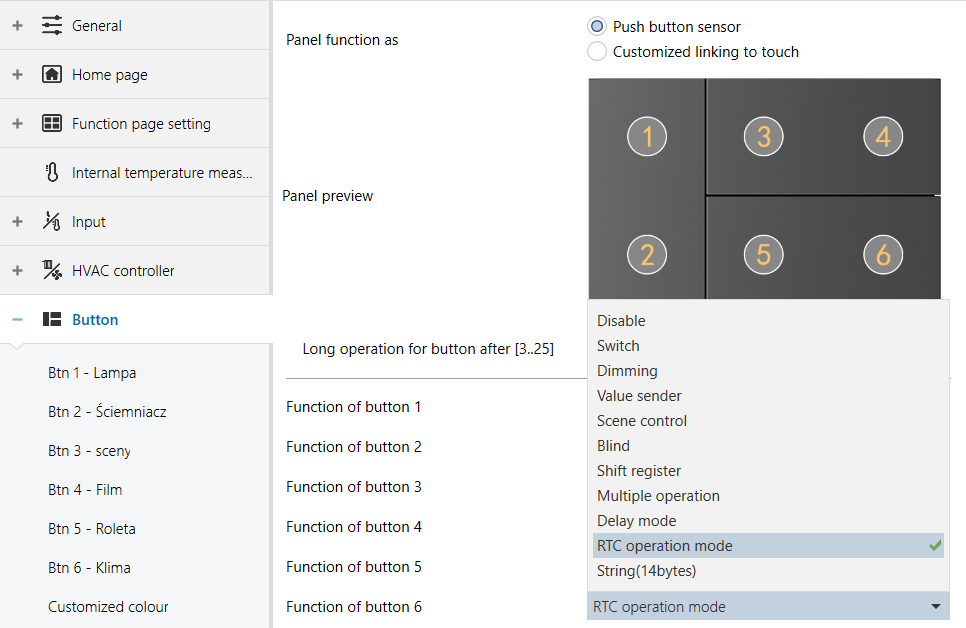

Tryb „push button sensor” – przyciski działają jak standardowe sensory KNX, są w pełni programowalne w ETS. Przyciski panelu WALTZ pozwalają na przełączanie, ściemnianie, wysyłanie wartości (w zakresie od 1 bita do 2 bajtów), wywołanie scen, sterowanie roletami, stopniową zmianę wartości, wysyłanie do 4 obiektów 1-bitowych lub 1-bajtowych z jednego przycisku, opóźnienie czasowe funkcji, sterowanie zegarami czasu rzeczywistego (RTC) oraz wysyłanie 14-bajtowych komunikatów. W tym trybie możemy przypisać opis do każdego z przycisków (widoczny w ETS dla wygodniejszego programowania)


alt

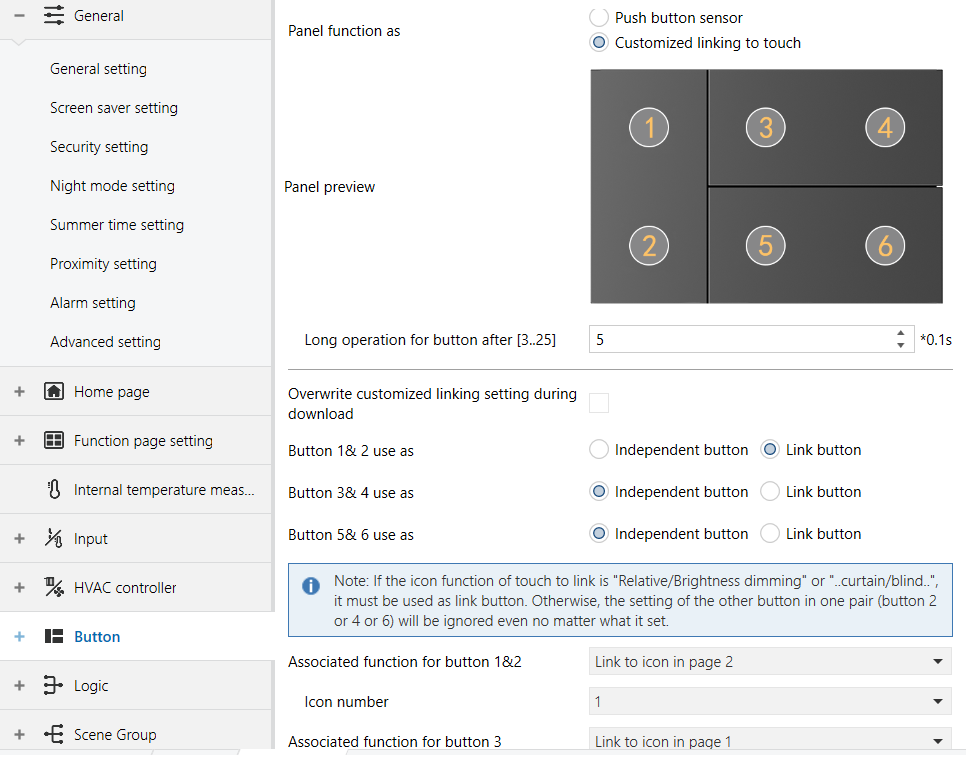

Tryb „customized linking to touch” pozwala na tworzenie skrótów lub odnośników do funkcji i ikon już przypisanych do ekranu dotykowego. W tym trybie możemy przypisać w ETS, do której ikony ma odnosić się każdy z klawiszy. Co istotne użytkownik samodzielnie może później samodzielnie edytować przypisanie ikon do przycisków.


W tym trybie możemy użyć 6 niezależnych przycisków lub sparować je w grupy po 2 – do sterowania funkcjami ściemniania i roletami.

alt

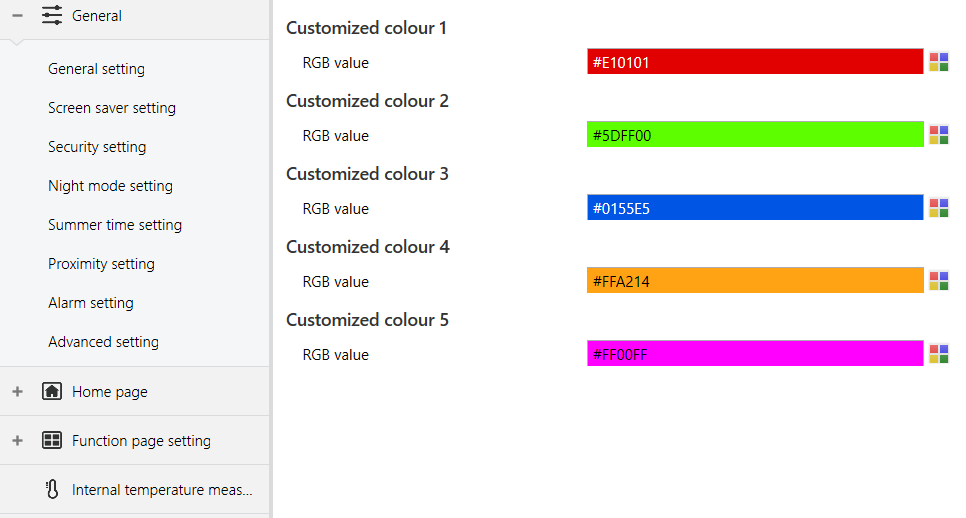

Możemy również zdefiniować do 5 kolorów z palety RBG i przypisać je do diod LED na poszczególnych przyciskach.

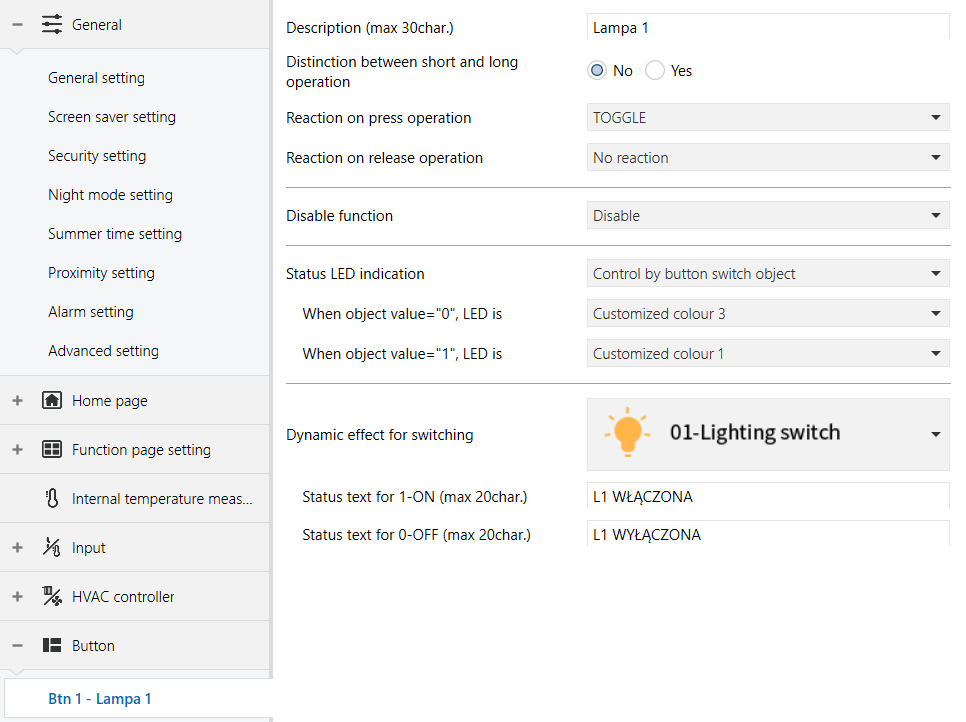

SWITCH

alt


W tej funkcji określamy, czy ma nastąpić rozróżnienie między krótkim a długim naciśnięciem przycisku oraz jaka ma być reakcja na krótkie/długie naciśnięcie lub naciśnięcie/odpuszczenie przycisku (włącz/wyłącz/przełącz). Ustawiamy także działanie funkcji „DISABLE” (do wyboru: brak, disable=1/enable=0 lub disable=0/enable=1). Dalej ustawiamy sposób działania podświetlenia LED: wyłączone, sterowane z przycisku (osobne ustawienia dla wartości „0” i „1”, sterowane przez obiekt zewnętrzny, sygnalizujące naciśnięcie przycisku lub zawsze włączone). Ciekawą funkcją jest wyświetlenie animacji i informacji zwrotnej na ekranie dotykowym (osobny komunikat dla wartości „1” i „0”


DIMMING

alt

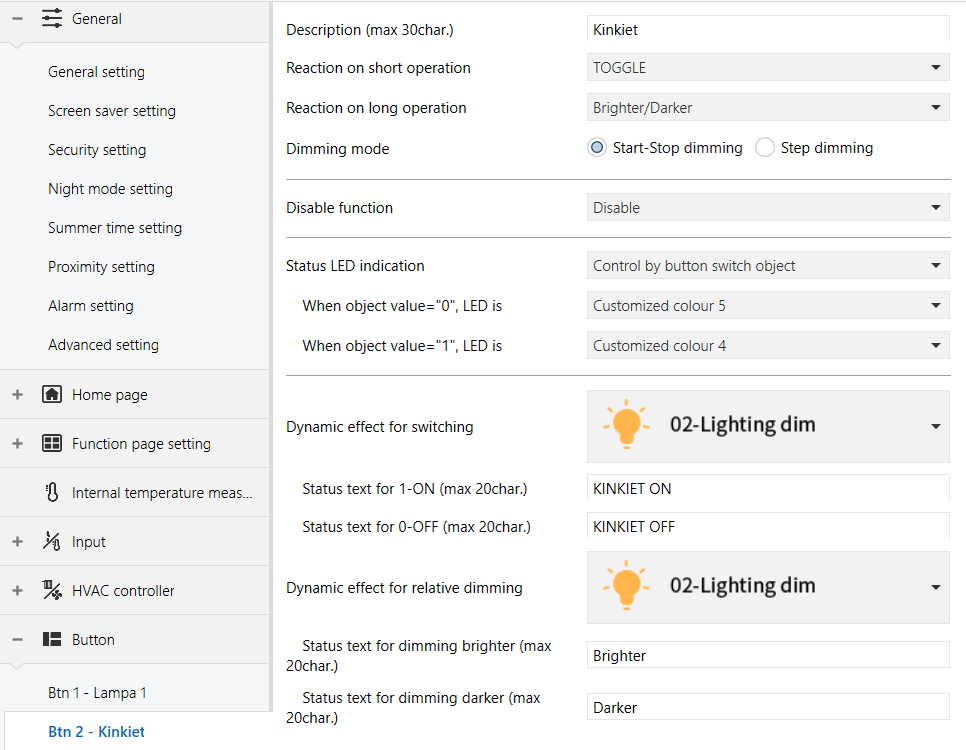

Ta funkcja pozwala na sterowanie oświetleniem ściemnianym. Krótkie naciśnięcie przycisku pozwala na przełączanie, włączanie lub wyłączanie, natomiast długie na rozjaśnianie, ściemnianie kub rozjaśnienie/ściemnianie. Możemy również ustawić sposób działania ściemniacza (start-stop lub stopniowy – wartości procentowe z opóźnieniem czasowym). Dalej podobnie jak w przypadku funkcji SWITCH określamy działanie funkcji „disable” a także indykację statusu diodami LED oraz animację i komunikat wyświetlane na ekranie.


VALUE SENDER

alt

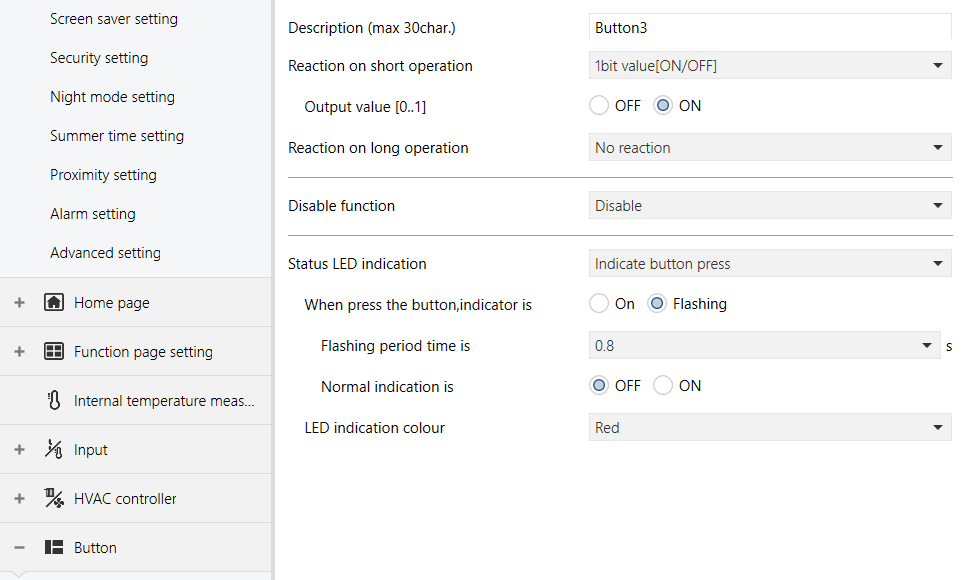

Ta funkcja pozwala na wysłanie komunikatów 1-, 2-, 4- bitowych oraz 1- i 2-bajtowych (dwie osobne wartości dla krótkiego i długiego naciśnięcia) Pozwala to na zastosowanie danego przycisku m.in do przełączania, ściemniania, sterowania roletami, ogrzewaniem, wywołania sceny lub obsługę funkcji logicznych.


SCENE

alt

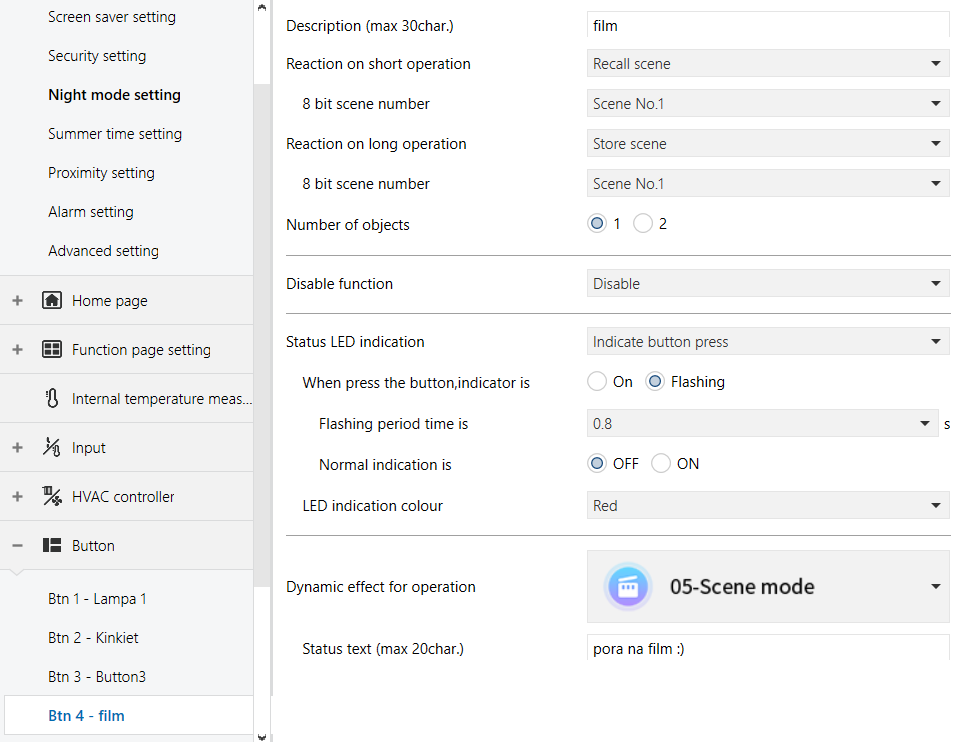

Ta funkcja pozwala na wywołanie i przechowanie do 64 scen, osobne funkcje dla krótkiego i długiego naciśnięcia przycisku. Tu również możemy ustawić sposób indykacji diody LED – domyślną wartością jest miganie diody LED sygnalizujące wywołanie określonej sceny. Miganie może trwać od 0,4 do 2 sekund. Możemy również wybrać jedną z 2 animacji oraz wpisać własny komunikat (wyświetlane na ekranie)

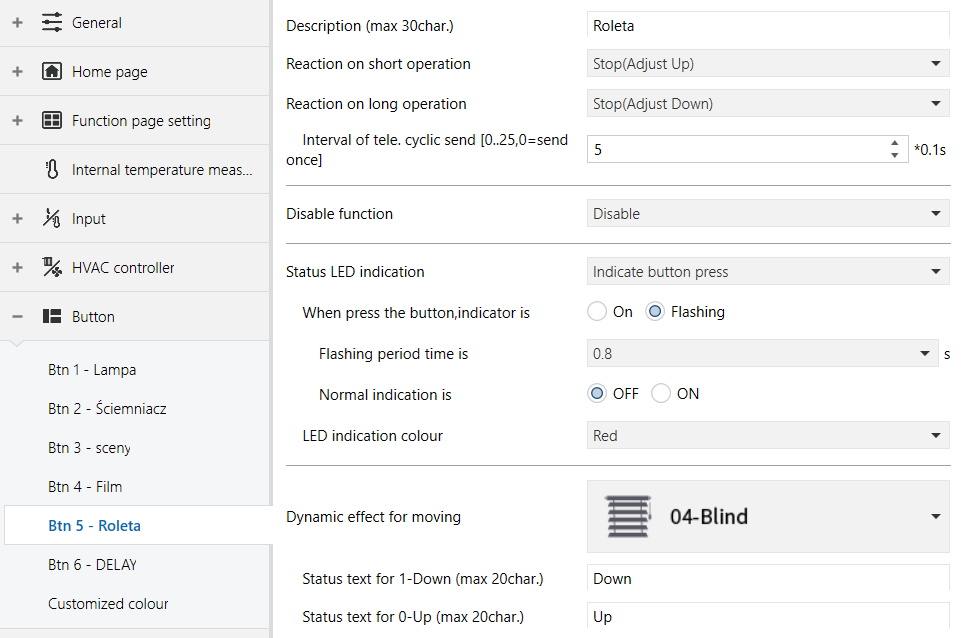

BLINDS

alt


Ta funkcja służy do sterowania roletami i żaluzjami. Pozwala na wysłanie osobnych komunikatów dla krótkiego i długiego naciśnięcia przycisku, dostępne funkcje to: w górę, w dół, w górę/w dół, zatrzymaj u góry, zatrzymaj na dole, zatrzymaj u góry/na dole). Standardowo określamy wartość „disable”, sposób indykacji LED oraz wyświetlane na ekranie animację i komunikaty (osobno dla wartości „w górę” i „w dół”

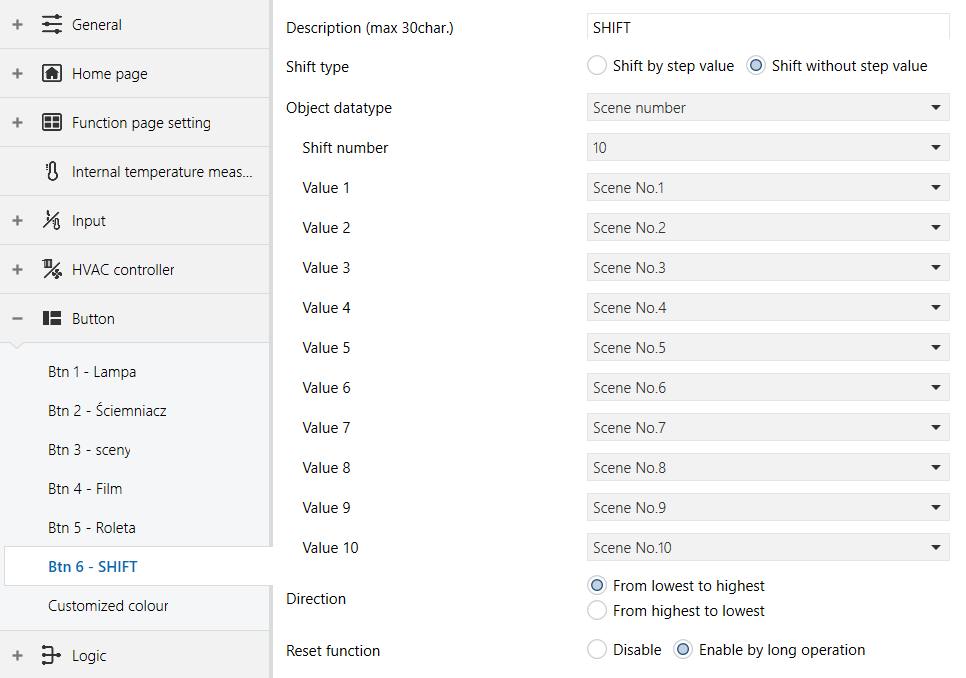

SHIFT REGISTER

alt

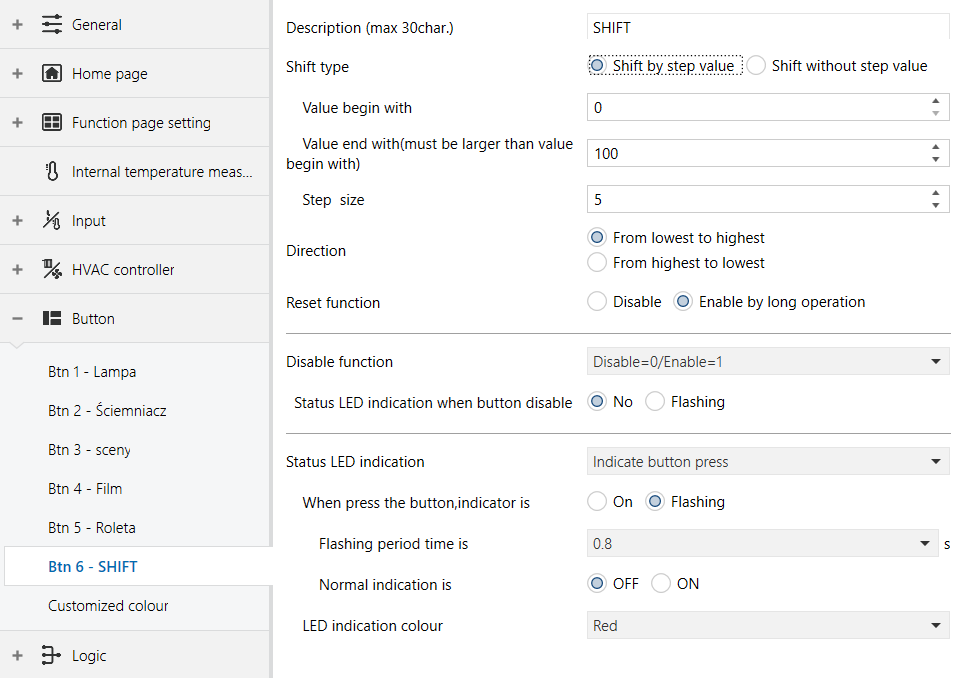

Ta funkcja pozwala na wysyłanie komunikatów o stopniowo zwiększającej lub zmniejszającej się wartości. Pozwala na określenie wartości początkowej i końcowej oraz kierunku zmian (od najmniejszej do największej lub odwrotnie.

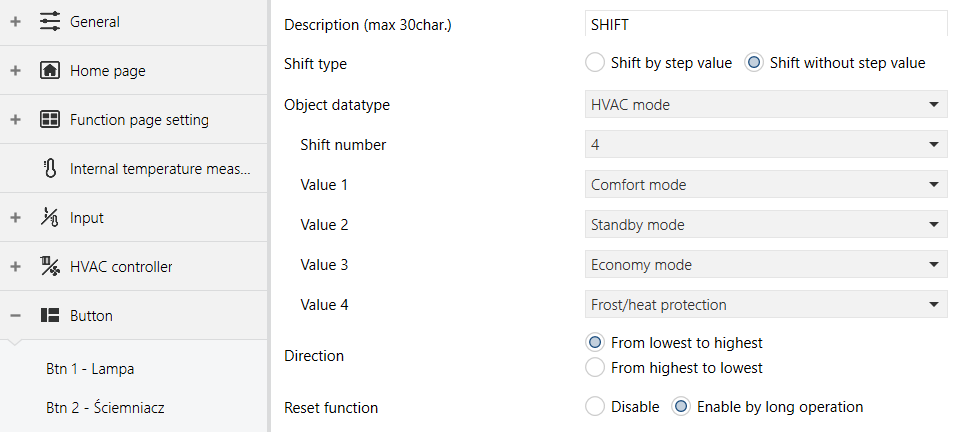

Możemy zdefiniować stałą wartość zmiany lub od 1 do 10 osobno definiowanych zmian. Ta funkcja pozwala też na wywołanie do 10 zdefiniowanych scen lub do 4 trybów pracy urządzenia HVAC (comfort mode, standby mode, economy mode, frost/heat protection). Pozwala to na zmagazynowanie tych scen lub trybów pod jednym przyciskiem i przełączanie między scenami/trybami pracy za pomocą tego jednego przycisku.

alt

alt



 MULTIPLE OPERATION

alt

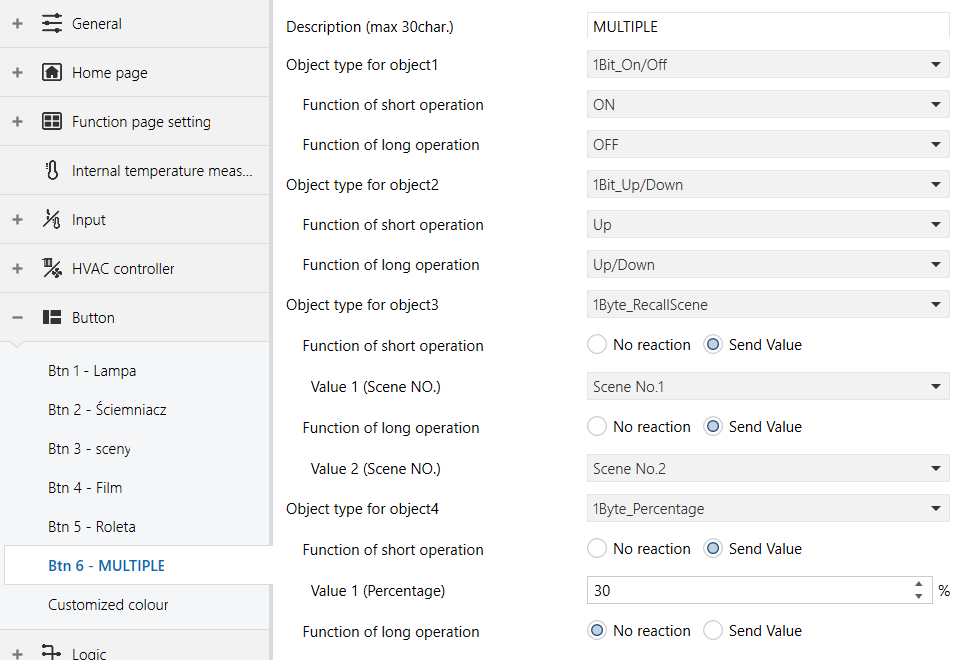

Ta funkcja pozwala na wysłanie do 4 osobnych komunikatów za pomocą jednego naciśnięcia przycisku. Dla każdej z funkcji możemy niezależnie zdefiniować działanie krótkiego i długiego naciśnięcia przycisku. Funkcja ta obsługuje komunikaty 1 bitowe (on/off, up/down), 1 bajtowe (przechowanie i wywołanie sceny oraz wartości procentowe)

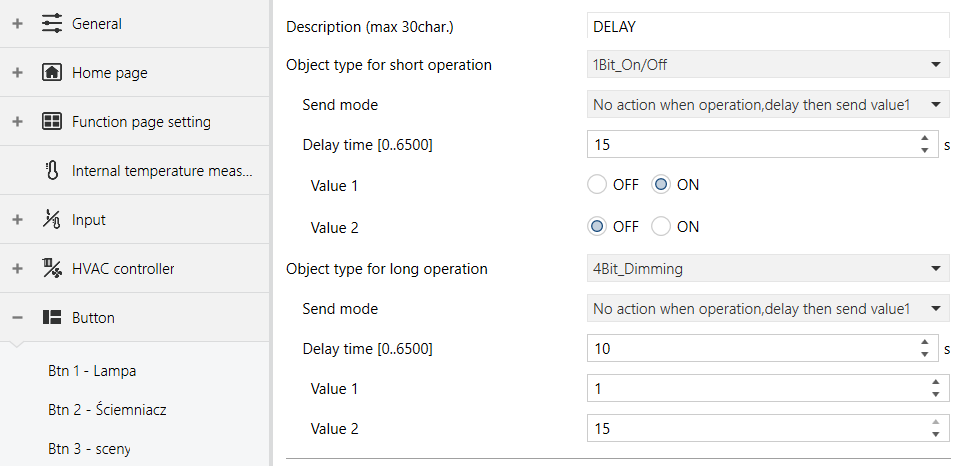

DELAY

alt


Ta funkcja pozwala na wysłanie do 2 komunikatów (1 bitowe on/off, 4 bitowe ściemnianie) z opóźnieniem czasowym. Pozwala na zdefiniowanie 2 osobnych komunikatów i określenie sekwencji, w jakiej mają być wywołane:

brak operacji – opóźnienie – komunikat 1

brak operacji – opóźnienie – komunikat 2

komunikat 1 – opóźnienie – komunikat 2

komunikat 2 – opóźnienie – komunikat 2

Czas opóźnienia określamy w zakresie 0-6500 sekund. Osobne komunikaty dla krótkiego i długiego naciśnięcia przycisku.



Na dziś to wszystko. Kolejny artykuł z serii ukaże się niebawem. Zachęcamy do śledzenia aktualności :)
