WALTZ od kuchni - programowanie w ETS - odc. 2

Zapraszamy do kolejnego artykułu poświęconego programowaniu paneli WALTZ w aplikacji ETS. Tym razem przyjrzymy się możliwościom strony głównej ekranu dotykowego. Przyjemnej lektury!

Strona główna – Home Page:




Na tym ekranie określamy, czy na ekranie ma być wyświetlana strona główna, wyświetlająca informacje aktualny czas, datę i wybrane przez nas parametry takie jak np. temperatura czy wilgotność. Jeśli chcemy, możemy zamiast strony głównej od razu wyświetlić jedną z 6 stron funkcyjnych (z których uzyskujemy dostęp do funkcji budynku, takich jak np. sterowanie oświetleniem lub ogrzewaniem)

Ustawiamy czas bezczynności, po którym ekran wróci do wyświetlania strony głównej (zakres od 1 do 255s, 0 oznacza wyłączenie tej funkcji)

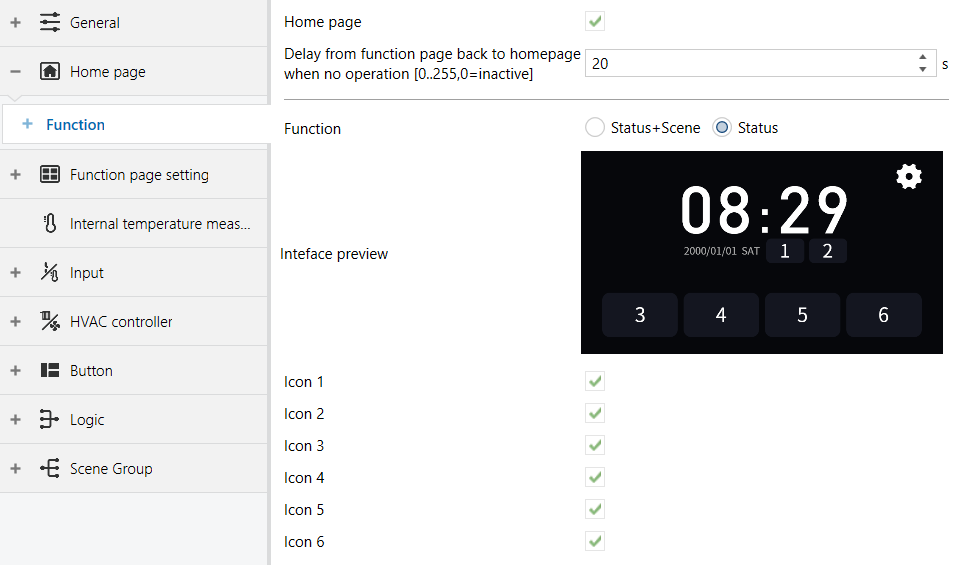

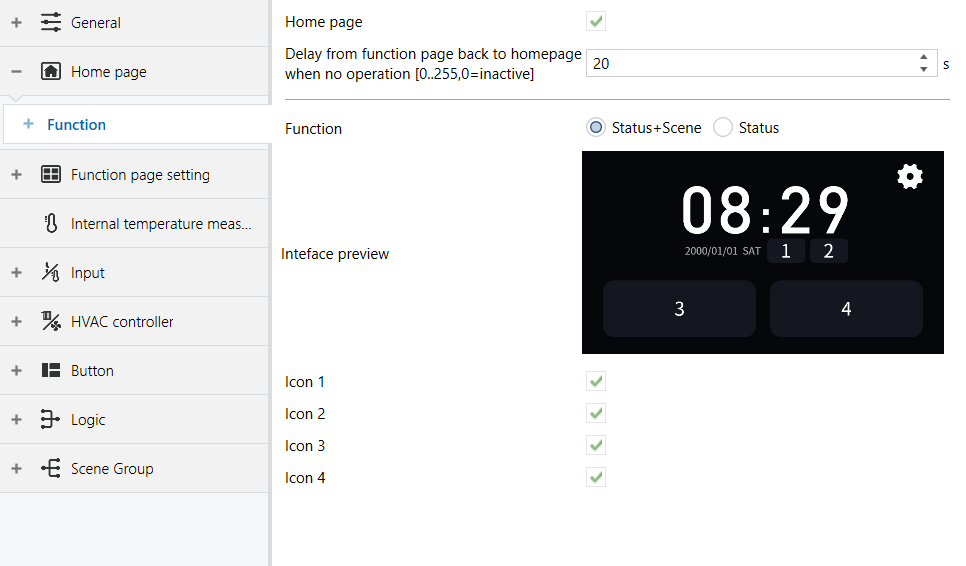

Następnie określamy, jakie informacje mają być wyświetlane na stronie głównej. Dostępne mamy warianty: do 6 ikon statusu lub 4 w trybie status+scena (2 ikony statusu i 2 ikony sceny z 64 możliwych do skonfigurowania scen)

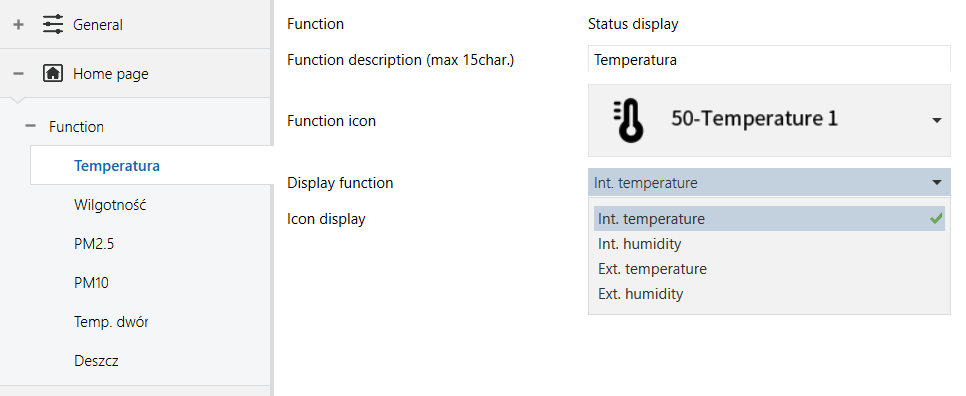

W zakładce „Function” określamy parametry każdej z ikon statusu lub sceny (w zależności od wyboru na poprzednim etapie). Definiujemy tutaj nazwę, wybieramy ikonę oraz wybieramy, jaki parametr ma być wyświetlany. Pierwsze dwie ikony pozwalają na prezentowanie odczytu temperatury i wilgotności (odczyty z wbudowanych czujników panelu WALTZ lub czujników zewnętrznych).

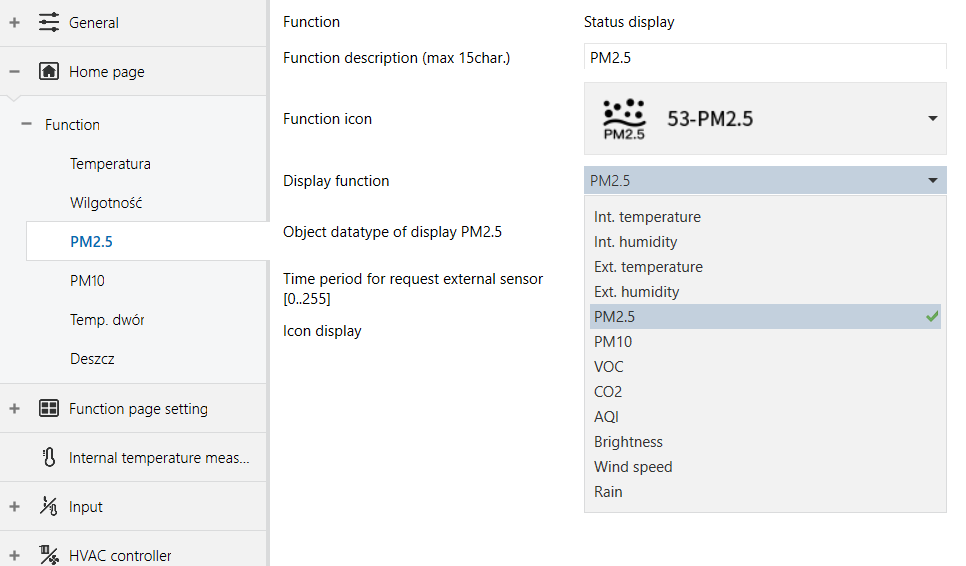

Na kolejnych 4 ikonach możemy dodatkowo wyświetlać informacje o jakości powietrza: pył zawieszony PM 2.5 oraz PM 10, lotne związki organiczne (VOC), stężenie dwutlenku węgla (CO2), oraz indeks jakości powietrza (AQI) - przy zastosowaniu czujnika jakości powietrza).

Przy połączeniu z zewnętrzną stacją pogodową możemy też wyświetlać informacje o nasłonecznieniu, prędkości wiatru i deszczu.

Jeśli chcemy wyświetlić więcej informacji, możemy przypisać ikony statusu również do stron funkcyjnych - o nich w kolejnym akapicie.



Strony funkcyjne – Function Page

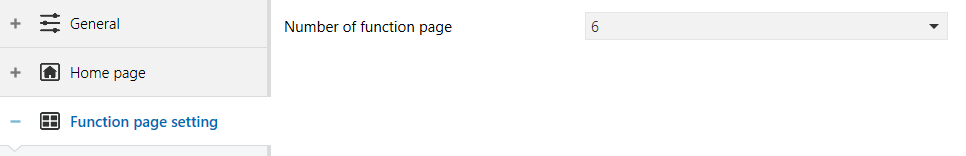

Ekran dotykowy panelu WALTZ obsługuje do 6 stron funkcyjnych, na każdej z nich możemy umieścić do 6 ikon – pozwala to na sterowanie nawet 36 funkcjami KNX z poziomu panelu dotykowego.

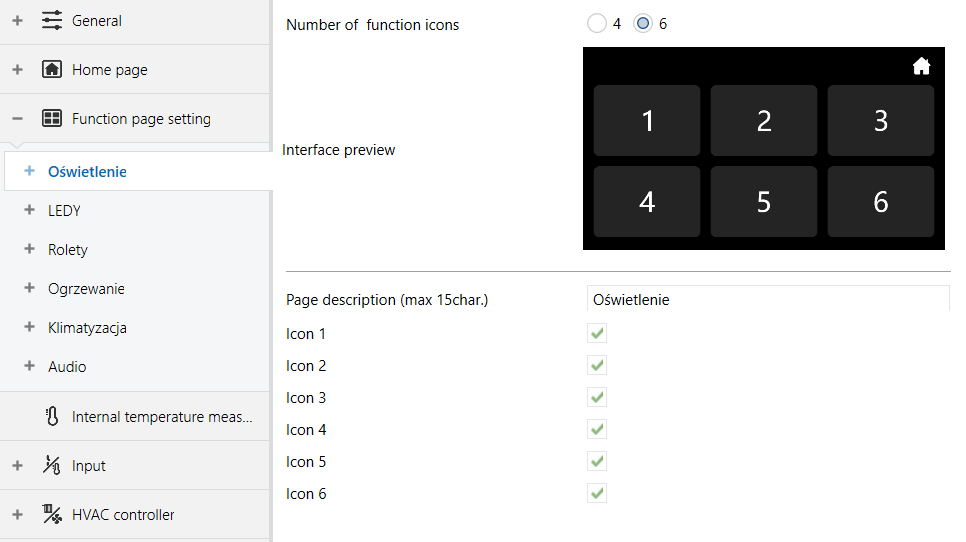

Każdą ze stron możemy osobno zatytułować oraz zdefiniować, ile ikon ma być na niej wyświetlane (4 lub 6 ikon na stronie)



Edycja funkcji

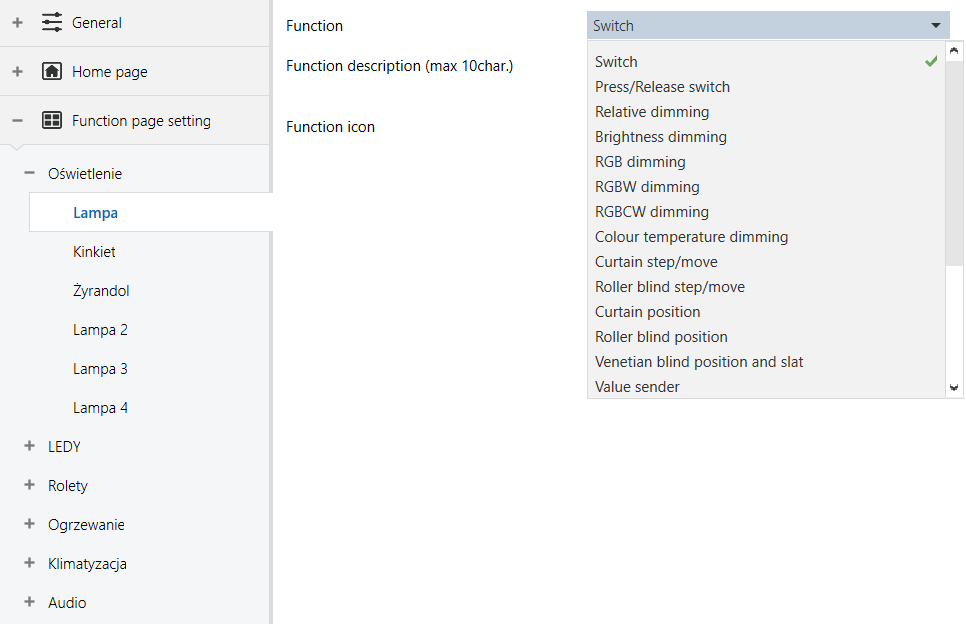

Po wejściu w opcje każdej z ikon funkcyjnych przypisujemy, jakim parametrem ma sterować. Panel WALTZ pozwala na: sterowanie m.in. przełączaniem, ściemnianiem względnym, ściemnianiem procentowym, oświetleniem RGB, RGBW i RGBCW, sterowaniem roletami i żaluzjami, wysyłanie wartości (w zakresie od 1bitowych do 4bajtowych komunikatów), kontrolę do 64 scen, wyświetlanie informacji o statusie, sterowanie klimatyzacją, wentylacją i ogrzewaniem oraz sterowanie muzyką.

Po wybraniu stosownej funkcji, w aplikacji ETS pojawią się odpowiednie dla niej parametry edycji. Pozostaje nam opisanie funkcji, wybranie wyświetlanej ikony z dostępnych 80 ikon oraz oczywiście sparametryzowanie wybranej funkcji.


Na dziś to wszystko. Kolejny artykuł z serii ukaże się niebawem. Zachęcamy do śledzenia aktualności :)
