WALTZ od kuchni - programowanie w ETS - odc. 1

Zapraszamy do pierwszego z serii artykułów poświęconych programowaniu paneli WALTZ w aplikacji ETS. Mamy nadzieję, że dzięki zaprezentowanym materiałom programowanie paneli WALTZ nie będzie miało dla Państwa tajemnic. Przyjemnej lektury!


Zaczynamy od podstaw – ustawienia ogólne:

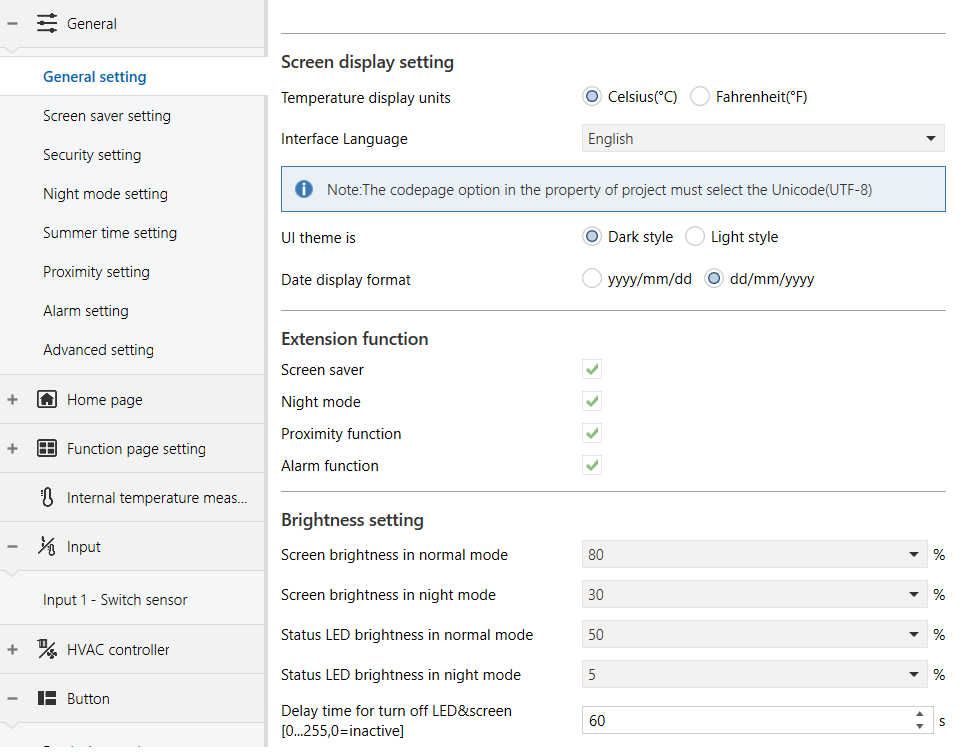

Na tym ekranie ustawiamy jednostkę wyświetlanej temperatury (do wyboru skala Celsjusza i Fahrenheita); język interfejsu użytkownika (możliwe zastosowanie polskich opisów – wymaga wyboru strony kodowej UTF-8 do poprawnego wyświetlania polskich znaków).

Wybieramy także domyślny motyw interfejsu – ciemny lub jasny. Użytkownik może później zmienić motyw w ustawieniach panelu. Ustawiamy format daty (yyyy/mm/dd lub dd/mm/yyyy)

W polu „extension function” wybieramy funkcje dodatkowe, których ustawienia chcemy edytować, spośród dostępnych: wygaszacz ekranu, tryb nocny, funkcja zbliżeniowa i funkcja alarmu.

Na koniec ustawiamy procentowe wartości jasności ekranu dotykowego oraz diod LED na przyciskach (osobne wartości dla trybu dziennego i nocnego), oraz po jakim czasie nieaktywności ekran i diody mają wygasnąć.

Wygaszacz ekranu

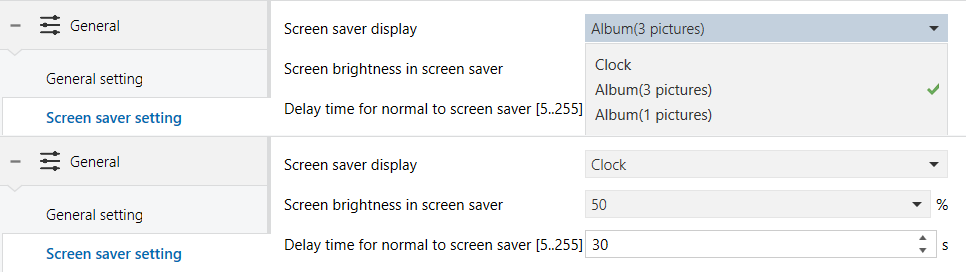

Do wyboru mamy trzy wygaszacze ekranu: zegar, pojedyncze zdjęcie lub album (trzy zdjęcia w trybie pokazu slajdów) . Zdjęcia wgrywamy za pomocą wejścia microUSB. Ustawiamy jasność ekranu w trybie wygaszacza i czas bezczynności, po jakim ekran przechodzi w tryb wygaszacza.

Hasła

W ustawieniach panelu WALTZ możemy zdefiniować trzy osobne 4-cyfrowe hasła.

Hasła mogą chronić przed dostępem do ekranu ustawień lub/oraz ustawień zaawansowanych (do wyboru jedno hasło lub jego brak dla każdego z tych ekranów)

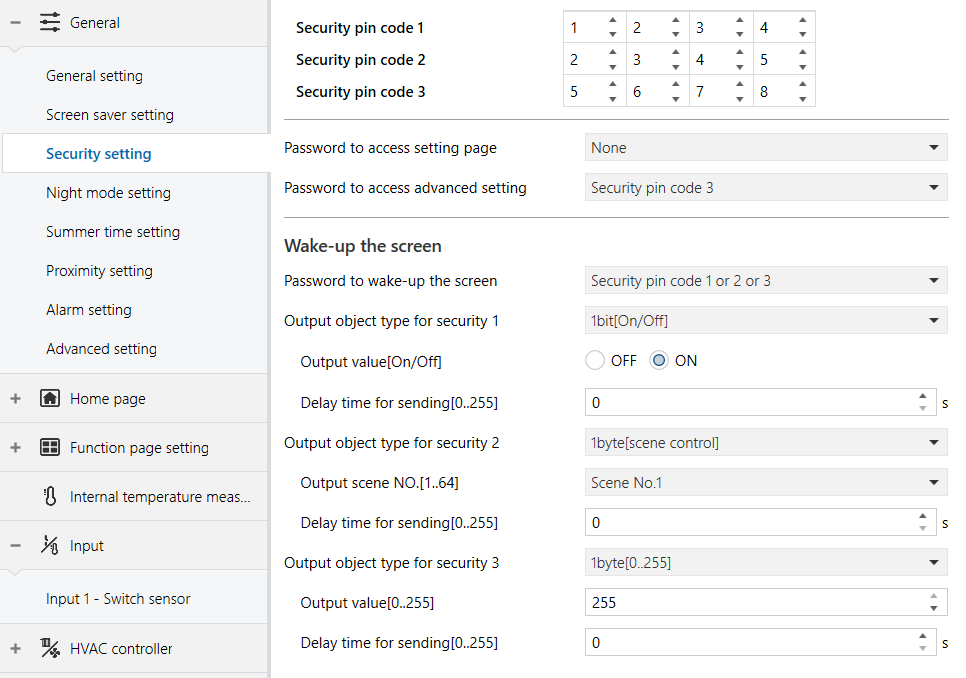

Możemy także zabezpieczyć hasłem dostęp do ekranu dotykowego. Ciekawą funkcją jest tutaj możliwość przypisania jednego, dwóch lub trzech haseł i nadanie każdemu innej funkcji (1-bitowa on/off, 1-bajtowa kontrola sceny, lub 1-bajtowa z wartością 0-255 lub 0-100%). Każdemu z haseł możemy przyporządkować opóźnienie czasowe w zakresie 0-255 sekund.

WAŻNE: Hasłem chronione są jedynie funkcje ekranu dotykowego – funkcje przypisane do fizycznych przycisków nie są zabezpieczane hasłem.

Tryb dzienny/tryb nocny i czas letni/zimowy

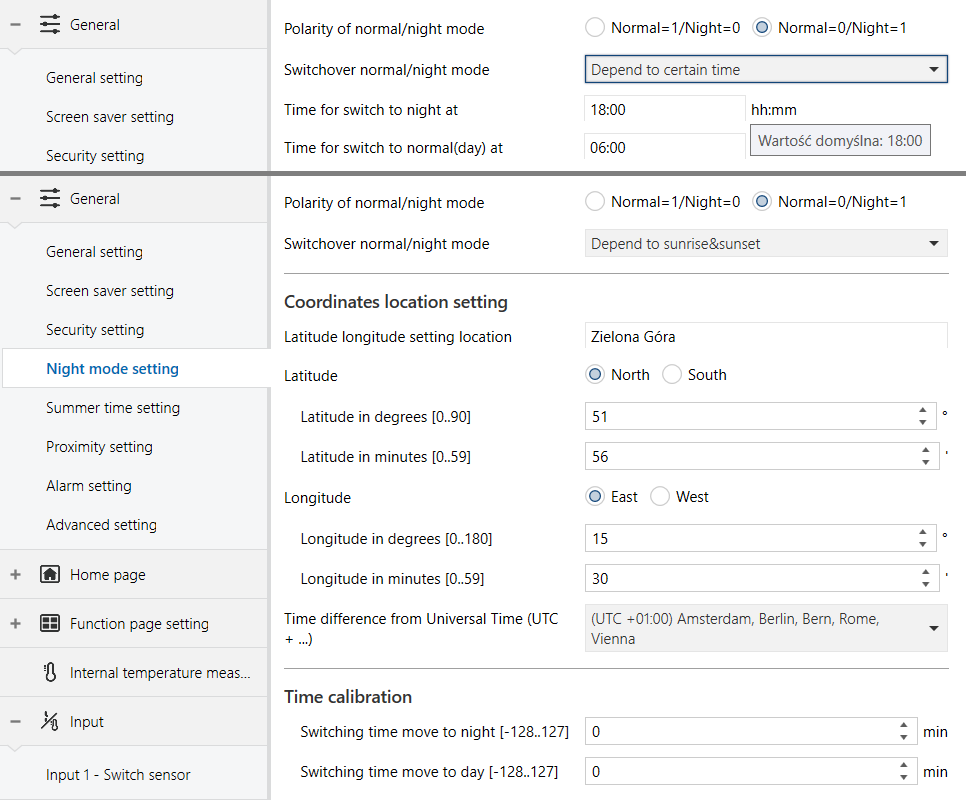

Kolejną funkcją jest możliwość zdefiniowania trybu dziennego i nocnego. Przełączanie między trybami może się odbywać przez obiekt komunikacyjny, w harmonogramie czasowym lub wraz ze wschodem i zachodem słońca.

W harmonogramie czasowym określamy godzinę przejścia w tryb dzienny i w tryb nocny.

W harmonogramie wschodu i zachodu słońca wprowadzamy współrzędne geograficzne lokalizacji oraz strefę czasową. Możemy także skalibrować zmianę trybu w zakresie do -128-127 minut (odpowiednio przed lub po zachodzie/wschodzie słońca)

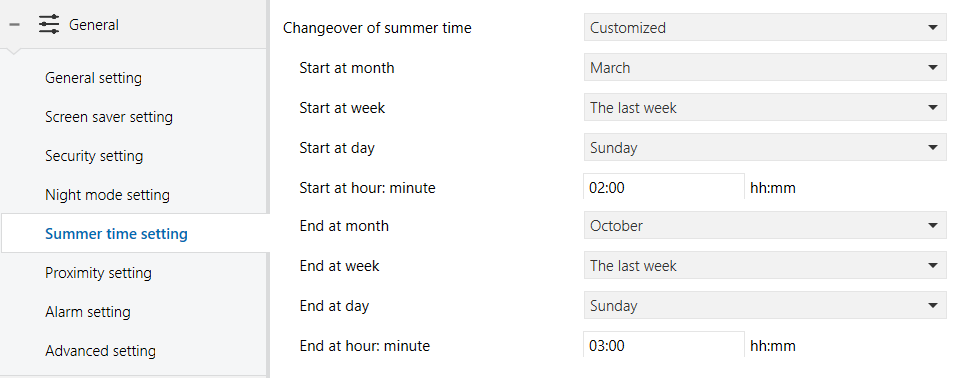

Możemy także ustawić o której godzinie, którego dnia i którego miesiąca ma nastąpić zmiana czasu z letniego na zimowy i z powrotem.

Czujnik zbliżeniowy

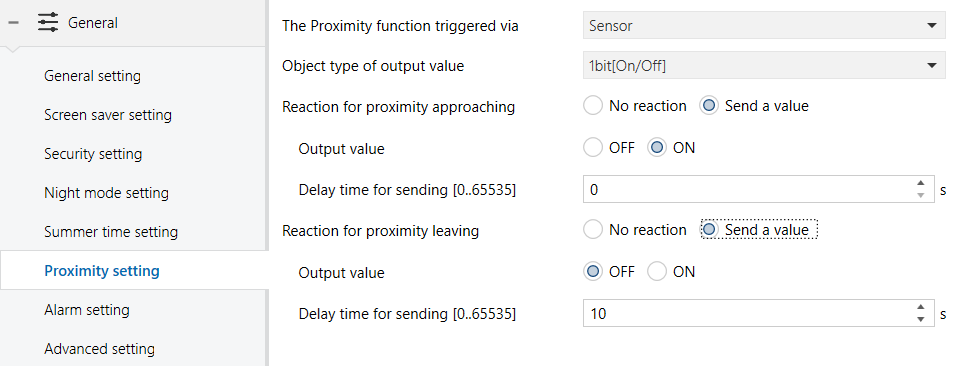

Wbudowany czujnik zbliżeniowy pozwala nie tylko na wybudzenie panelu WALTZ, ale także na wysłanie komunikatu do magistrali KNX. Możemy wybrać między wartościami 1-bitowymi (on/off), 1-bajtową kontrolą sceny lub 1-bajtowymi komunikatami w zakresie 0-255 lub 0-100%.

Możemy ustawić czujnik tak, aby wygasił panel po odejściu od czujnika. Zarówno włączenie, jak i wyłączenie może nastąpić z dowolnym opóźnieniem czasowym.

Alarm

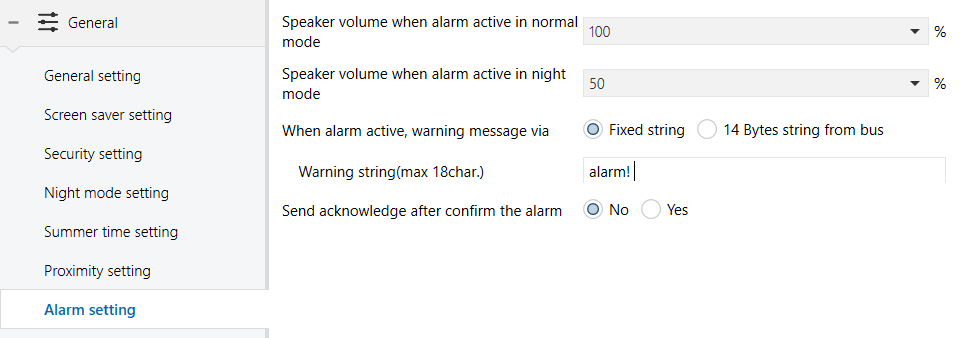

Przy zastosowaniu zewnętrznego czujnika (o rozszerzeniach w następnym akapicie), panel WALTZ może również pełnić funkcję alarmową. W ustawieniach mamy także możliwość zdefiniować poziom głośności alarmu w trybie dziennym i nocnym, oraz treść wyświetlanego na ekranie powiadomienia (do 18znaków). Możemy również zdefiniować, czy użytkownik ma potwierdzić informację o alarmie kliknięciem na ekran.

Ustawienia zaawansowane

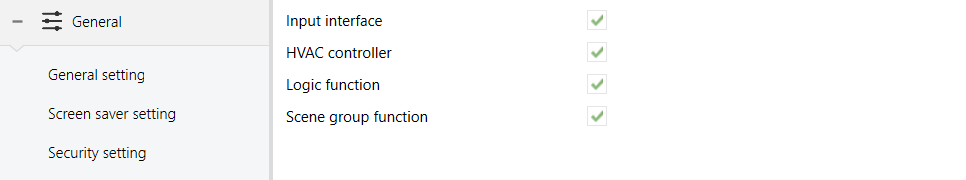

Na tym ekranie wybieramy, jakie rozszerzenia i dodatkowe funkcje panelu WALTZ chcemy wykorzystać i programować na kolejnych etapach. Możemy wybrać do dwóch urządzeń wejściowych (np. sonda temperatury NTC 10k lub wejście binarne). Panel WALTZ obsługuje też do 6 kontrolerów HVAC. Obsługuje również funkcje logiczne oraz do 8 edytowalnych scen.

Na dziś to wszystko. Kolejny artykuł z serii ukaże się niebawem. Zachęcamy do śledzenia aktualności :)
