Dostępność: Na zamówienie
Koszt wysyłki: od 30,00 zł
Numer katalogowy: CTUIF-06/04.1
Kod producenta: CTUIF-06/04.1
Stan magazynowy: 0 szt.
Stan produktu: Nowy

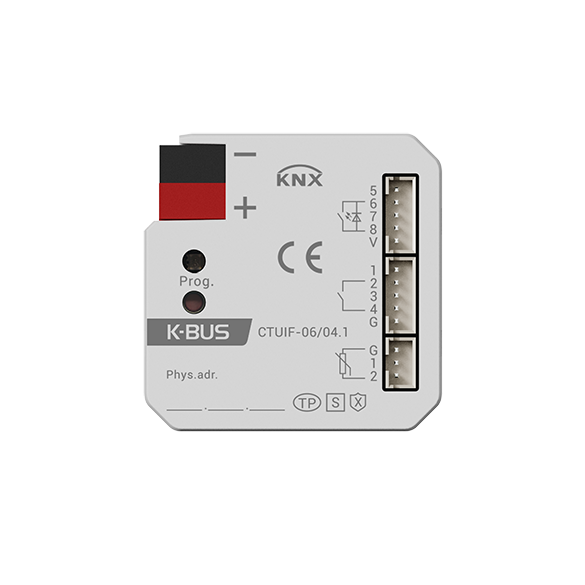

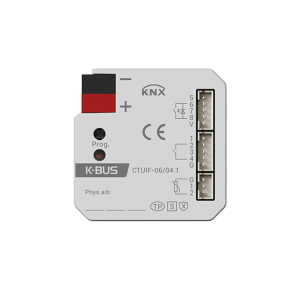

KNX Uniwersalny interfejs 4-kanałowy z sondą temperatury NTC, 4-kanałowy
Uniwersalny interfejs KNX to mały moduł do systemów automatyki budynkowej. Umożliwia podłączenie przycisków, czujników lub innych urządzeń i przekazywanie sygnałów do systemu KNX. Dzięki temu można np. sterować oświetleniem, roletami, scenami lub mierzyć temperaturę (przez czujnik NTC).
Urządzenie montuje się podtynkowo – pasuje do puszki 86 typu lub europejskiej puszki 80 typu. Połączenia wykonuje się za pomocą zacisków śrubowych, a magistrala KNX jest podłączana bezpośrednio przez standardowy złącze KNX.
Interfejs nie wymaga dodatkowego zasilania – działa bezpośrednio z magistrali KNX.
Do konfiguracji używa się programu ETS (wersja 5.7 lub nowsza) oraz pliku .knxprod, który pozwala ustawić adres i zaprogramować funkcje urządzenia.
Najważniejsze cechy:
✅ 4 niezależne kanały wejściowe
✅ Możliwość podłączenia czujników temperatury NTC
✅ Obsługa funkcji przycisków, przełączników, scen, sterowania oświetleniem lub roletami
✅ Kompaktowy rozmiar i łatwy montaż podtynkowy
✅ Zasilanie bezpośrednio z magistrali KNX
✅ Komunikacja zabezpieczona protokołem KNX Secure
Funkcje urządzenia:
✅ Wejścia bezpotencjałowe (dry contact) – obsługa funkcji:
• włącz/wyłącz (przełącznik)
• ściemnianie
• wysyłanie wartości
• sterowanie scenami
• sterowanie roletami
• rejestr przesuwny (shift register)
• wielokrotne działania
• sterowanie RGB/RGBW
• tryb opóźnienia (delay mode)
✅ Wejście NTC – możliwość podłączenia 2 czujników temperatury NTC 10K w celu:
• pomiaru temperatury
• sygnalizacji zbyt wysokiej lub niskiej temperatury
✅ Sterownik temperatury z zegarem RTC – współpraca z systemami klimatyzacji 2-rurowymi lub 4-rurowymi, obsługa:
• sterowania 2-punktowego lub typu PI
• 4 trybów pracy
• 3 prędkości wentylatora + tryb automatyczny
✅ Funkcje logiczne – obsługa operacji:
• AND, OR, XOR
• bramkowanie sygnałów (Gate forwarding)
• porównanie progowe (Threshold comparator)
• konwersja formatu (Format convert)
• funkcje opóźnienia i oświetlenia schodowego
✅ Funkcje scen – dostępnych 8 grup scen, każda z 8 konfigurowalnymi wyjściami
✅ Sterowanie diodą LED – obsługa diod wspólna anoda, zasilanie 5V lub 12V
✅ Obsługa KNX Data Secure – zapewnia bezpieczną komunikację w sieci KNX
📘 Dane techniczne
| Parametr | Opis |
|---|---|
| Zasilanie | Napięcie magistrali 21–30 V DC, zasilanie poprzez magistralę KNX |
| Pobór prądu | <18,5 mA / 24 V, <15,0 mA / 30 V (tryb pracy) <7,0 mA / 24 V, <6,0 mA / 30 V (tryb czuwania) |
| Pobór mocy | <450 mW (praca) <180 mW (czuwanie) |
| Wejścia/Wyjścia | 4-kanałowe wejścia bezpotencjałowe (dry contact) – każdy kanał z indywidualną konfiguracją funkcji |
| Wyjścia LED / Wejścia dry contact | 4-kanałowe wyjścia LED lub wejścia dry contact – indywidualna konfiguracja każdej funkcji |
| Wejścia NTC | 2-kanałowe wejścia NTC 10 K – indywidualna konfiguracja funkcji pomiaru temperatury |
| Wyjścia LED | Napięcie 5 V lub 12 V, ograniczenie prądu do 4 mA |
| Połączenie KNX | Poprzez standardowy zacisk KNX (średnica przewodu 0,8 mm) |
| Połączenia wejść/wyjść | Długość przewodów ≤ 10 m |
| Elementy sterujące i sygnalizacja | Czerwona dioda LED i przycisk – przypisanie adresu fizycznego Zielona dioda LED (migająca) – sygnalizacja prawidłowej pracy aplikacji |
| Temperatura pracy | –5 °C … +45 °C |
| Temperatura przechowywania | –25 °C … +55 °C |
| Temperatura transportu | –25 °C … +70 °C |
| Wilgotność otoczenia | <93 %, bez kondensacji |
| Montaż | Montaż podtynkowy w puszce typu 86 lub europejskiej puszce 80 |
| Wymiary / Waga | 46,4 mm × 46,4 mm × 11,7 mm / 0,05 kg |
