Dwukierunkowy konwerter KNX – RS485/RS232

Dwukierunkowy konwerter KNX – RS485/RS232

Dostępność: Na zamówienie

Koszt wysyłki: od 25,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 25,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: BTPG-04/03.1

Kod producenta: BTPG-04/03.1

Stan magazynowy: 0 szt.

Stan produktu: Nowy

Cena brutto: 1 359,00 zł / szt.

Cena netto: 1 104,88 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

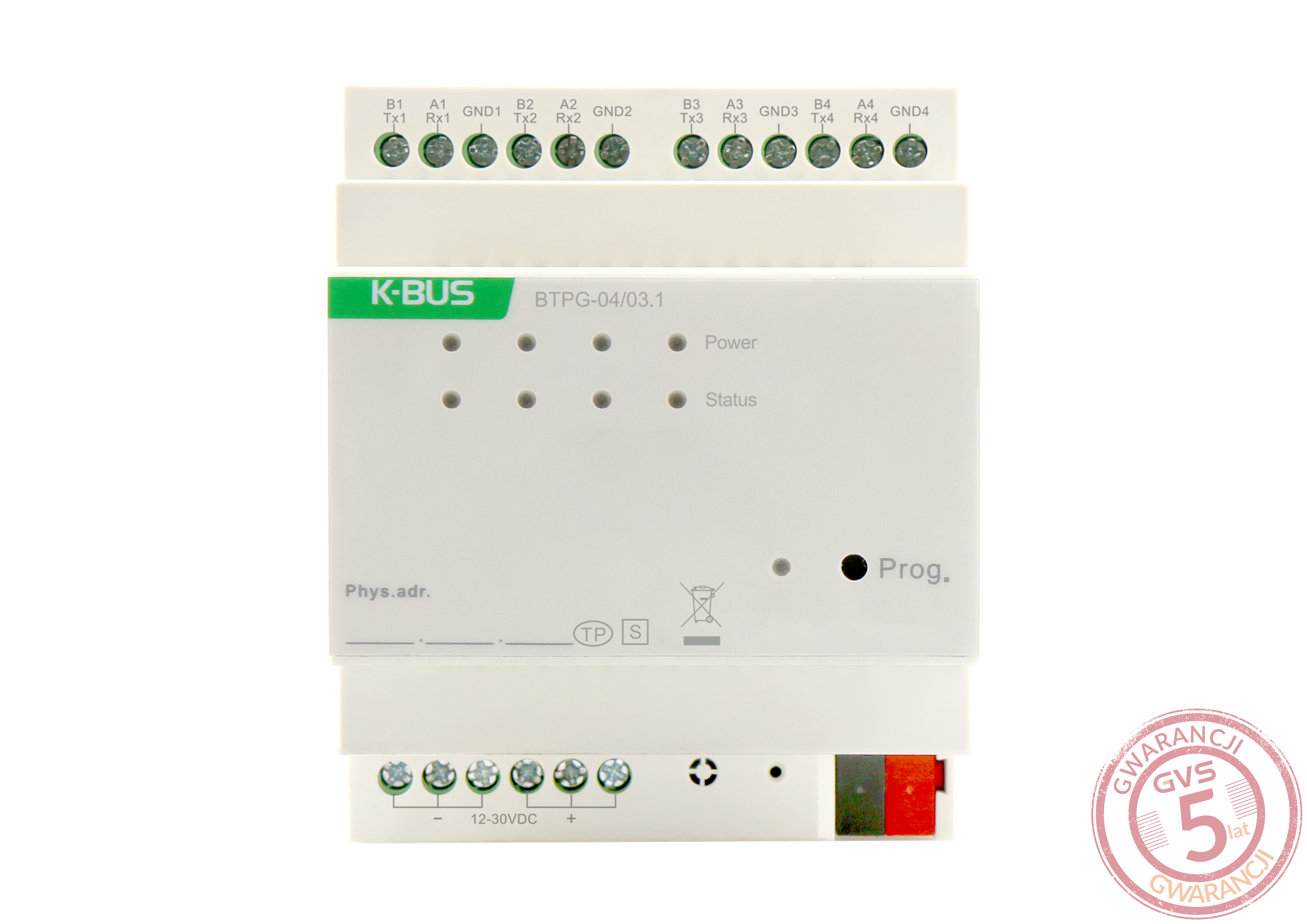

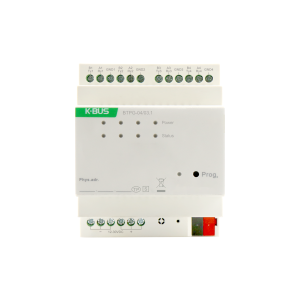

Dwukierunkowy konwerter KNX – RS485/RS232 BTPG-04/03.1

Dwukierunkowy konwerter KNX – RS485/ RS232 jest używany w inteligentnych systemach kontroli. Montowany na szynie DIN, obsługuje komunikację w standardach Modbus/RS485/RS232 i KNX.

Urządzenie zasilane jest z magistrali KNX i wymaga dodatkowego zasilania (12-30V DC).



  • Konfiguracja podstawowych parametrów komunikacji wybór magistrali RS485/RS232
  • Obsługa max. 500 komunikatów. Każdy komunikat ma możliwość skonfigurowania kierunku, nazwy i typu komunikatu (1bit/2bity/4bity/1bajt/2bajty)
  • Jako Modbus „master”, zaczytuje dane z urządzenia „slave” i komunikuje z KNX
  • Jako Modbus „slave”, raportuje dane KNX to systemu „master”
  • Jako bramka konwertuje dane (bez mechanizmu komunikacyjnego i logiki)
  • Wsparcie dla klimatyzatorów (DAIKIN, HITACHI, MITSUBISHI i innych) w trybie Modbus; niezależna kontrola do 64 urządzeń
  • Wsparcie dla niektórych rolet elektrycznych oraz protokołów kontroli serwerów muzyki i multimediów



Parametry techniczne:

Model

BTPG-04/03.1

Wymiary

72 x 90 x 64.1 mm, waga 0,17KG

Metoda instalacji

Szyna DIN 35 mm

Napięcie magistrali

21-30v DC (uzyskiwane przez magistralę KNX)

Prąd magistrali

<5mA 30V DC

Moc magistrali

<180mW

Napięcie pomocnicze

12-30V DC

Prąd pomocniczy

<60mA 30V DC

Pobór mocy

<1.8W

Napięcie obciążenia

?

Połączenie



KNX

Przewód magistralny KNX (czerwony/czarny)

Zasilanie pomocnicze, RS485 i RS232

Zaciski śrubowe

Działanie i wyświetlanie (diody LED)



LED – status zasilania

Żółty, zasilanie standardowe

LED – status komunikacji

Zielony migający – telegram KNX -> inny protokół

Czerwony migający – inny protokół -> telegram KNX

Przycisk programowania i status LED

Czerwony – przypisanie adresu fizycznego

Temperatura



Działanie

-5°C … +45°C

Przechowanie

-25°C … +55°C

Transport

-25°C … +70°C

Wilgotność

Do 93% (bez kondensacji)
