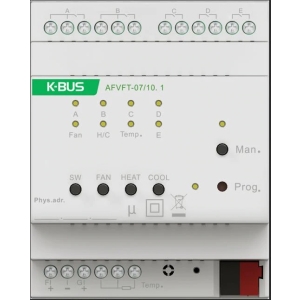

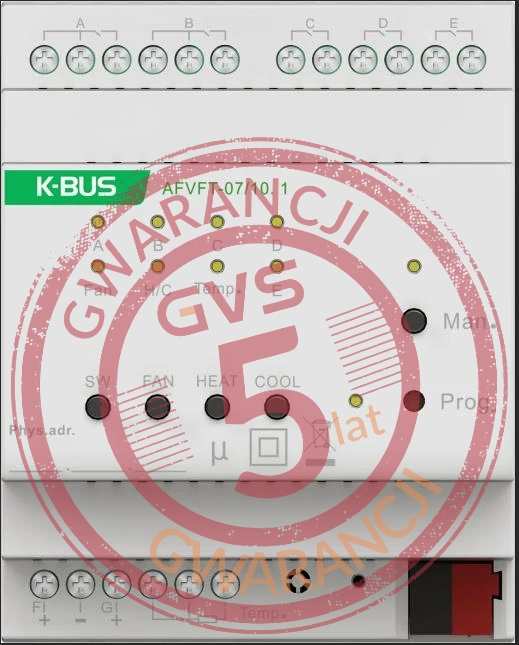

KNX Aktor klimakonwektora z 0-10 V, model AFVFT-07/10.1
FUNKCJE I CECHY:
✅
Wsparcie dla systemów HVAC 2- i 4-rurowych: umożliwia sterowanie różnymi konfiguracjami instalacji klimatyzacyjnych.
✅
Elastyczne podłączenie zaworu: obsługa zaworów 2-przewodowych lub typu 0-10 V.
✅Sterowanie lokalne i zdalne: możliwość sterowania za pośrednictwem magistrali KNX oraz lokalnie (tryb manualny)
✅Precyzyjne pomiary temperatury: kompatybilny z 3-przewodowym czujnikiem PT1000.
✅Zaawansowane metody kontroli: obsługa regulacji 2-punktowej lub PI dla sterowania lokalnego.
✅Regulacja prędkości wentylatora: przekaźnik pomocniczy lub sterowanie 0-10 V pozwala na zarządzanie trzema poziomami prędkości wentylatora.
✅Różnorodne tryby HVAC: możliwość wyboru trybu gotowości, komfortu, nocnego oraz ochrony.
✅Uniwersalne wyjście przekaźnikowe: przekaźnik może być używany jako wyjście przełącznika, gdy nie jest wykorzystywany dla wentylatora lub zaworu.
✅Ręczna obsługa i diagnostyka: możliwość ręcznej kontroli z wskaźnikiem LED dla stanu wyjść.
DODATKOWE FUNKCJE:
Sterowanie wentylatorem:
✅Obsługa wentylatorów z 1-2-3 poziomami prędkości.
✅Tryb wymuszonej pracy: wentylator działa tylko w zdefiniowanym zakresie prędkości z najwyższym priorytetem.
✅Tryb automatyczny: prędkość wentylatora dostosowuje się automatycznie do wartości kontrolnej otrzymanej z czujnika, z możliwością ustawienia limitów i minimalnego czasu pracy na danej prędkości.
✅Tryb bezpośredni: sterowanie prędkościami wentylatora za pomocą ręcznego panelu operacyjnego.
✅Możliwość ustawienia charakterystyki startowej dla wentylatorów wielopoziomowych oraz opóźnień włączania/wyłączania dla wentylatorów jednopoziomowych.
✅Informacja zwrotna o statusie pracy, w tym stan włączony/wyłączony i aktualna prędkość.
✅Funkcja odzysku ustawień po zaniku zasilania – zdefiniowana prędkość wentylatora po resecie.
Sterowanie cewką zaworu:
✅Obsługa zaworów on/off oraz PWM dla systemów 2- i 4-rurowych.
✅Wbudowany algorytm PI do sterowania lokalnego lub z poziomu magistrali KNX.
✅Możliwość aktywacji/dezaktywacji zaworów grzewczych lub chłodniczych.
✅Informacja zwrotna o statusie przełączania zaworu.
✅Funkcja automatycznego czyszczenia zaworu z raportowaniem statusu czyszczenia.
✅Obsługa 8 scen do wspólnego sterowania wentylatorem i cewką zaworu, przechowywanie i przywoływanie scen przez obiekt 1-bajtowy.
✅Lokalny tryb sterowania: standby, komfort, nocny, ochronny z raportowaniem statusu.
✅Funkcja pomiaru temperatury: możliwość podłączenia zewnętrznego czujnika PT1000 do zbierania lokalnych danych temperaturowych.
Wyjścia przekaźnikowe
✅Definiowanie pozycji przekaźnika po odzyskaniu napięcia magistrali lub jej awarii.
✅Funkcje czasowe: opóźnienie włączania/wyłączania, miganie, sterowanie oświetleniem schodowym.
✅Obsługa 8 scen przez obiekt 1-bajtowy.
✅Operacje logiczne: AND, OR, XOR oraz funkcje bramkowe.
✅Funkcja wymuszonej pracy: 1-bitowa/2-bitowa.
✅Licznik godzin pracy.
✅Funkcja centralnego sterowania.
Interfejs sterowania obciążeniem:
Przekaźniki mogą być używane jako wyjścia przełączników, gdy nie są używane do sterowania prędkością wentylatora lub zaworem.
2 kanały wyjściowe 0-10 V dla wentylatora lub zaworu.
Montaż i instalacja:
Modułowe urządzenie do szybkiego montażu w rozdzielnicy na szynie montażowej 35 mm zgodnie z normą DIN EN 60 715.
Połączenie elektryczne za pomocą zacisków śrubowych.
Podłączenie do magistrali KNX/EIB za pomocą dostarczonego złącza – brak potrzeby dodatkowego zasilania.
ZALETY:
✅ Wszechstronność w sterowaniu systemami klimatyzacyjnymi.
✅ Kompatybilność z różnymi typami instalacji HVAC.
✅ Intuicyjne i precyzyjne sterowanie zapewniające komfort użytkownika.
Parametry techniczne:
Model |
AFVFT-07 / 10.1 |
Wymiary |
72 x 90 x 64 mm |
Certyfikacja |
KNX / CE |
Metoda instalacji |
Szyna 35 mm |
Napięcie magistrali |
21-30 V DC, uzyskiwane przez magistralę EIB |
Prąd magistrali |
<15mA |
Moc magistrali |
<450 mW |
Napięcie znamionowe wyjściowe przekaźnika |
230 V AC (50/60 Hz) |
Prąd znamionowy wyjściowy przekaźnika |
10A / 105μF |
Napięcie wyjściowe 0-10 V. |
0-10 V DC z izolacją |
Obciążalność 0-10 V. |
1,5mA max |
Zakres temperatury pomiaru PT1000 |
-45 ℃ ~ 80 ℃ |
